Passos mais avançadods no Cisco Packet Traver

1. VOIP (Voice Over Internet Protocol)

É uma tecnologia que permite transmitir voz pela rede de dados usadno redes baseada em IP, em vez de usar fios telefônicos e centrais analógicas.

1.1 Conceitos

Cisco CME Cisco Unified Communications Manager Express: uma solução onde o roteador funciona como um gateway de voz e servidor de chamadas, gerenciado os telefones IP.

DHCP Option 150 Configuração específica do serviço DHCP que indica aos dispositivos VOIP o endereço IP do servidor TFTP, de onde eles podem baixar seus arquivos de configuração.

Directory Number (ephone-dn) Representa um canal de voz virtual do sistema CME.

Ramais Ramal é o número de telefone interno usado para ligar de um telefone IP para outro dentro da rede. Cada ramal é configurado dentro de um diretório.

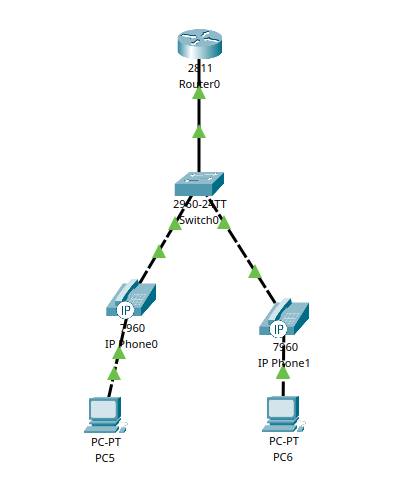

1.2 Passo a passo

Principais elementos:

  • 1 Router 2811.
  • 1 Switch.
  • 2 IP Phones.
  • 2 PCs

Conexões

  • Router Fa0/0 → Switch (porta Fa0/1).

  • Telefones IP → Switch (portas Fa0/2 e Fa0/3).

Etapa 1 - Configurar Switch

  • Colocar portas fa0/2 e fa0/3 em modo de acesso.
  • Criar a vlan 1, que vai incluir essas portas.
Etapa 1:
Switch> enable
Switch# configure terminal
Switch(config)# interface range fastEthernet 0/2-3
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport voice vlan 1
Switch(config-if-range)# end
Switch# write

Etapa 2 - Configurar Roteador

  • Acessar a interface fa0/0 (conectada ao switch).
  • Definir o IP.

Etapa 2:
Router> enable
Router# configure terminal
Router(config)# no ip domain-lookup
Router(config)# interface fastEthernet 0/0
Router(config-if)# ip address 192.168.0.1 255.255.255.0
Router(config-if)# no shutdown
Router(config-if)# end
Router# write
Etapa 3 - Configurar do Serviço de Telefone (CME)

  • Criar um pool DHCP com um nome descritivo.
  • Especificar o endereço de rede e a máscara da rede local.
  • Definir o endereço do gateway padrão, que é o próprio roteador.
  • Configurar a option 150, que informa aos telefones o endereço IP do servidor TFTP (neste caso, o próprio roteador) de onde devem baixar suas configurações de voz.
  • Opcionalmente, excluir o endereço IP do roteador do pool de distribuição para evitar conflitos.
Etapa 3:
Router# configure terminal
Router(config)# ip dhcp pool VOIP
Router(dhcp-config)# network 192.168.0.0 255.255.255.0
Router(dhcp-config)# default-router 192.168.0.1
Router(dhcp-config)# option 150 ip 192.168.0.1
Router(dhcp-config)# exit
Router(config)# ip dhcp excluded-address 192.168.0.1
Router(config)# end
Router# write

Etapa 4 - Configurar do Serviço de Telefone (CME)

  • Acessar o modo de configuração de serviço de telefonia.
  • Definir o número máximo de telefones e o número máximo de diretórios.
  • Especificar o endereço IP de origem e a porta que o serviço de telefonia utilizará para escuta.
  • Habilitar a atribuição automática de números de ramal aos botoes dos telefones.
Etapa 4:
Router# configure terminal
Router(config)# telephony-service
Router(config-telephony)# max-dn 2
Router(config-telephony)# max-ephones 2
Router(config-telephony)# ip source-address 192.168.0.1 port 2000
Router(config-telephony)# auto assign 1 to 2
Router(config-telephony)# exit
Router(config)# end
Router# write

Etapa 5 - Configurar do Serviço de Telefone (CME)

  • Acessar o modo de configuração de diretório de telefonia.
  • Para cada diretório criado, atribuir um número ramal único
Etapa 4:
Router# configure terminal
Router(config)# telephony-service
Router(config-telephony)# max-dn 2
Router(config-telephony)# max-ephones 2
Router(config-telephony)# ip source-address 192.168.0.1 port 2000
Router(config-telephony)# auto assign 1 to 2
Router(config-telephony)# exit
Router(config)# end
Router# write

Etapa 6 - Testar - Cada telefone vai receber um número de ramal. - Tentar ligar de um telefone para o outro.

A

2. Telnet

Telnet é um protocolo de comunicação que permite acessar e controlar remotamente um dispositivo, como se estivesse fisicamente presente na rede local.

2.1 Funcionamento

  • O cliente se conecta ao servidor.
  • O servidor solicita usuário e senha.
  • Autentificado, o cliente pode executar comandos remotamente.
  • Toda a comunicação é feita por transmissão direta de texto, sem nenhum tipo de criptografia.

2.2 Características

  • Inseguro, não possui nenhum tipo de criptografia (pessoas conectadas na rede com programas de captura de pacotes podem ver o que você esta digitando)
  • Usado para gerenciar remotamente dispositivos e testar conectividades.
  • Aconcelhado somente em ambientes fechados e controlados
  • Trabalha com uma interface de linha de comando.

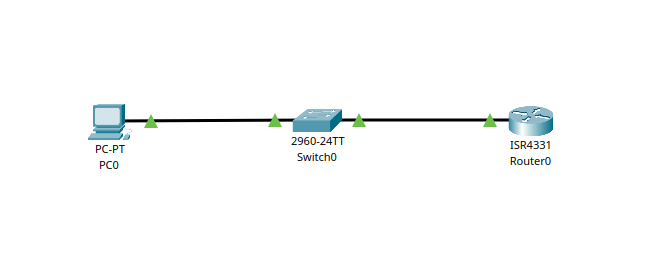

2.3 Passo a passo

Principais elementos:

  • 1 PC.
  • 1 Switch.
  • 2 Router.

Conexões

  • Router G0/0 → Switch (porta Fa0/1).

  • Switch Fa0/2 → PC Fa0/1.

Etapa 1 - Configurar Router

  • Seleciona as linhas do terminal virtual VTY.
  • Coloca a senha que será definida ao acessar o roteador remotamente
  • Coloca a senha para acessar o console.
  • Coloca a senha para acessar o modo privilegiado.
  • Atribui IP a G0/0/0
Etapa 1:
Router> enable
Router# configure terminal
Router(config)# line vty 0 4
Router(config-line)# password unb
Router(config-line)# login
Router(config-line)# exit
Router(config)# line console 0
Router(config-line)# password unb
Router(config-line)# login
Router(config-line)# exit
Router(config)# enable secret senha
Router(config)# interface gigabitEthernet0/0/0
Router(config-if)# ip address 192.168.1.1 255.255.255.0
Router(config-if)# no shutdown
Router(config)# end
Router# write

Etapa 2 - Acessar pelo PC

  • Configurar IP (192.168.1.10) e gateway (192.168.1.1)
  • Acessar promp de comando
Etapa 2:
C:\>telnet 192.168.1.1
Trying 192.168.1.1 ...Open


User Access Verification

Password:
Router>

A

3. SSH (Secure Shell)

SSH, assim com o Telnet, também é um protocolo de comunicação de rede que permite acessar e controlar remotamente dispositivos, porém, de forma segura.

3.1 Funcionamento

  • Cada dispositivo possui um nome único, formado pelo hostname e pelo domain-name.
  • Com base nesse nome único, é gerada uma chave RSA para autenticação e criptografia inicial.
  • Cada equipamento possui usuários locais e senhas, utilizados para autenticação SSH.
  • O cliente se conecta ao servidor.
  • O servidor solicita usuário e senha.
  • Uma vez autenticado, o cliente pode executar comandos remotamente.
  • Toda a comunicação é protegida por chaves criptográficas, garantindo que os dados trocados fiquem seguro e criptografado.

3.2 Características

  • Usado para garantir a comunicação remota segura de dispositivos em uma rede insegura.
  • Criptografado e seguro.
  • Também trabalha com uma interface de linha de comando.

3.3 Passo a passo

Principais elementos:

  • 4 PC.
  • 2 Switch.
  • 1 Router.

Conexões

  • Router G0/0/0 → Switch1 (porta Fa0/1).
  • Router G0/0/1 → Switch2 (porta Fa0/1).
  • Switch1 Fa0/2-3 → PC1 e PC2
  • Switch2 Fa0/2-3 → PC3 e PC4

IPs

  • Router G0/0/0 → 192.168.1.1 (rede 1)
  • Router G0/0/1 → 192.168.2.1 (rede 2)
  • Switch1 VLAN1 → 192.168.1.10
  • Switch2 VLAN1 → 192.168.2.10
  • PC1 → 192.168.1.100 (gateway 192.168.1.1)
  • PC2 → 192.168.2.100 (gateway 192.168.2.1)

Etapa 1 - Configurar Router

  • Definir o nome do domínio do roteador.
  • Criar um usuário e senha.
  • Gerar a chave criptográfica RSA.
  • Acessa o terminal VTY.
  • Define que somente SSH será aceito.
  • Usar o sistema de login local.
  • Configra g0/0/0 e g0/0/1
Etapa 1:
Router> enable
Router# configure terminal
Router(config)# hostname R1
# Definir um nome do domínio do roteador
# O SSH usa o hostname + domain-name para gerar a criptografia RSA.
R1(config)# ip domain-name cisco.com
# Cria um usuário e uma senha
R1(config)# username cisco secret cisco
# Gera a chave criptográfica RSA
R1(config)# crypto key generate rsa
How many bits in the modulus [512]: 1024
R1(config)# ip ssh version 2
R1(config)# line vty 0 15
# Define que apenas SSH será aceito como medo de acesso remoto
R1(config-line)# transport input ssh
R1(config-line)# login local
R1(config-line)# exit
# Define senha para o modo privilegiado.
R1(config)# enable secret unb
# Configura o ip da g0/0/0
R1(config)# interface g0/0/0
R1(config-if)# ip address 192.168.1.1 255.255.255.0
R1(config-if)# no shut
# Configura o ip da g0/0/1
R1(config)# interface g0/0/1
R1(config-if)# ip address 192.168.2.1 255.255.255.0
R1(config-if)# no shut
R1(config)# end
R1# write

Etapa 2 - Configurar Switch 1

  • Criar o domínio de rede so sw.
  • Criar um usario local e senha.
  • Criar a criptografia para senha.
  • Acessa o terminal vty.
  • Cria a vlan 1 e define o gateway padrao.
Etapa 2:
Switch> enable
Switch# configure terminal
Switch(config)# hostname SW1
SW1(config)# ip domain-name unb.local
SW1(config)# username unb password unb
# Define senha para o modo privilegiado.
SW1(config)# enable secret cisco
SW1(config)# crypto key generate rsa
How many bits in the modulus [512]: 1024
SW1(config)# ip ssh version 2
SW1(config)# line vty 0 4
SW1(config-line)# transport input ssh
SW1(config-line)# login local
SW1(config-line)# exit
SW1(config)# interface vlan 1
SW1(config-if)# ip address 192.168.1.10 255.255.255.0
SW1(config-if)# no shutdown
SW1(config)# ip default-gateway 192.168.1.1
# Define senha para o acesso físico direto
SW1(config)# line console 0
SW1(config-line)# password unb
SW1(config-line)# login
SW1(config)# end
SW1# write

Etapa 3 - Configurar Switch 2

  • Criar o domínio de rede so sw.
  • Criar um usario local e senha.
  • Criar a criptografia para senha.
  • Acessa o terminal vty.
  • Cria a vlan 1 e define o gateway padrao.
Etapa 3:
Switch> enable
Switch# configure terminal
Switch(config)# hostname SW2
SW2(config)# ip domain-name unb.local
SW2(config)# username unb password unb
SW2(config)# enable secret cisco
SW2(config)# crypto key generate rsa
How many bits in the modulus [512]: 1024
SW2(config)# ip ssh version 2
SW2(config)# line vty 0 4
SW2(config-line)# transport input ssh
SW2(config-line)# login local
SW2(config)# interface vlan 1
SW2(config-if)# ip address 192.168.2.10 255.255.255.0
SW2(config-if)# no shutdown
SW2(config)# ip default-gateway 192.168.2.1
SW2(config)# end
SW2# write

Etapa 4 - Configurar Switch 2

  • Criar o domínio de rede so sw.
  • Criar um usario local e senha.
  • Criar a criptografia para senha.
  • Acessa o terminal vty.
  • Cria a vlan 1 e define o gateway padrao.
Etapa 3:
Switch> enable
Switch# configure terminal
Switch(config)# hostname SW2
SW2(config)# ip domain-name unb.local
SW2(config)# username unb password unb
SW2(config)# enable secret cisco
SW2(config)# crypto key generate rsa
How many bits in the modulus [512]: 1024
SW2(config)# ip ssh version 2
SW2(config)# line vty 0 4
SW2(config-line)# transport input ssh
SW2(config-line)# login local
SW2(config)# interface vlan 1
SW2(config-if)# ip address 192.168.2.10 255.255.255.0
SW2(config-if)# no shutdown
SW2(config)# ip default-gateway 192.168.2.1
SW2(config)# end
SW2# write

Etapa 5 - Acesso Direto a Dispositivos

  • Roterador a partir PC1:
  • Comando: Ssh –L cisco 192.168.1.1
  • Será solicitada a senha do usuário cisco.
  • Para entrar no modo privilegiado,será solicitada a senha class.
  • Switch a partir PC1:
  • Comando: Ssh –L unb 192.168.1.10
  • Será solicitada a senha do usuário unb.
  • Para entrar no modo privilegiado,será solicitada a senha class.

Etapa 6 - Acesso Direto a Dispositivos

  • Do PC1 para o SW1
  • Ssh –L unb 192.168.1.10 (senha unb)
  • Do SW1 para o R1:
  • Dentro da sessão do SW1, executar: Ssh –L cisco 192.168.1.1 (senha cisco)
  • Do R1 para o SW2:
  • Dentro da sessão do R1, executar: Ssh –L unb 192.168.2.10 (senha unb)
