Arquitetura de um processador MIPS

1. Funcionamento Geral

Componentes

  • RAM: contém blocos de instruções dos programas executados e seus endereços.
  • CPU: lê e executa instruções sequencialmente.
  • PC (Program Counter): registrador que aponta para o endereço da próxima instrução. No MIPS, ele é sempre incrementado em 4 bytes, pois cada instrução ocupa 4 bytes.
  • Sistema Operacional (SO): gerencia múltiplos programas em execução realizando troca de contexto, salvando o estado de um programa e restaurando o de outro.

Fluxo de execução

  1. O código fonte é compilado e convertido em linguagem de máquina.
  2. O SO carrega essas instruções na memória RAM.
  3. O PC aponta para a primeira instrução.
  4. A CPU busca a instrução da RAM e a coloca no IR (Instruction Register).
  5. A instrução é decodificada e executada.
  6. O PC é atualizado até o fim do programa.

Ciclo de Busca (Fetch)

  1. O PC contém o endereço da próxima instrução.
  2. Esse endereço é usado para buscar a instrução na Memória de Instruções.
  3. O endereço é incrementado em 4 (instrução seguinte).
  4. A instrução é carregada no IR (Instruction Register).

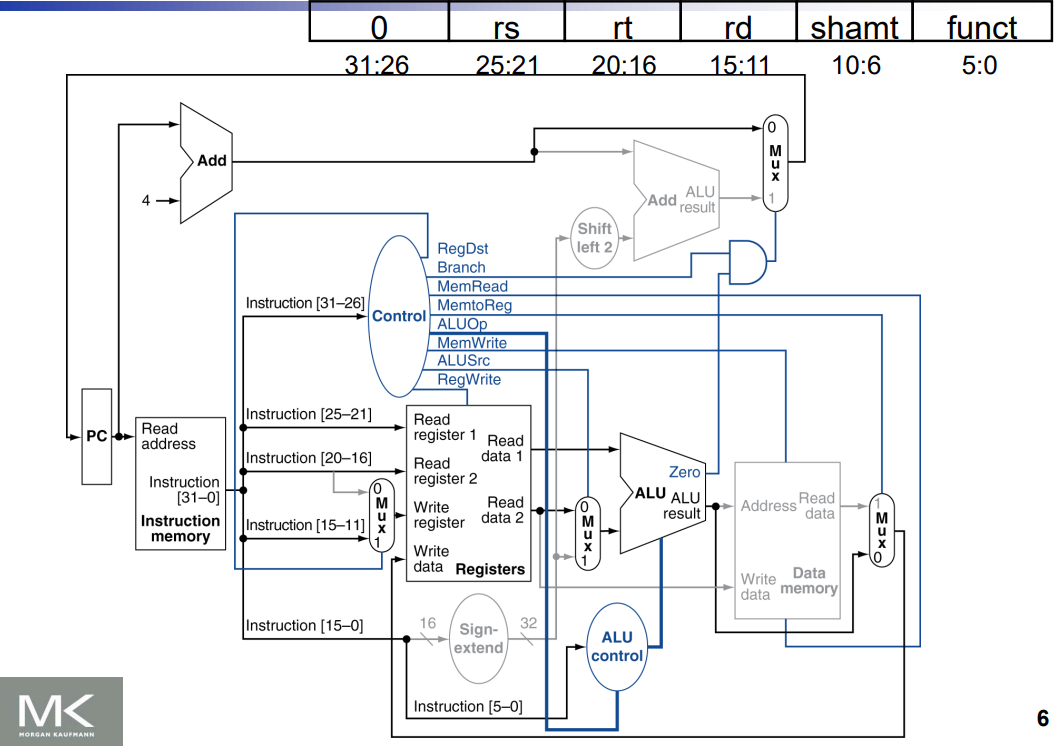

2. Caminho de uma instrução Tipo-R

Formato R-type

opcode | rs | rt | rd | shamt | funct
add $rd, $rs, $rt
  • Opcode (6 bits): identifica o tipo de operação (para R-type geralmente é 0).
  • rs (5 bits): registrador fonte 1.
  • rt (5 bits): registrador fonte 2.
  • rd (5 bits): registrador destino.
  • shamt (5 bits): valor de deslocamento (usado em shifts).
  • funct (6 bits): especifica a operação exata (ex: add = 100000).

Ciclo de Execução

Segmentação com Paginação

  1. Fetch: PC busca a instrução.
  2. Decode: separa opcode, registradores e funct. Registradores rs e rt são lidos, rd é reservado. Opcode e funct vão para a Unidade de Controle.
  3. Execute: a ULA realiza a operação (ex: soma, subtração).
  4. Write Back: resultado escrito em rd.

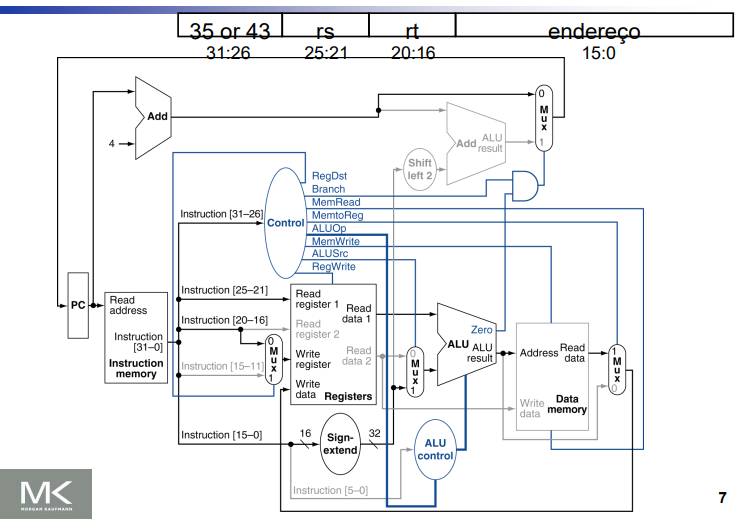

3. Caminho de uma instrução Load/Store

Formato Tipo-I

opcode | rs | rt | offset
lw rt, offset(rs)
sw rt, offset(rs)
  • Opcode (6 bits): identifica operação (load/store).
  • rs (5 bits): registrador base (endereço de memória).
  • rt (5 bits): registrador destino (lw) ou origem (sw).
  • Offset (16 bits): deslocamento aplicado ao registrador base.

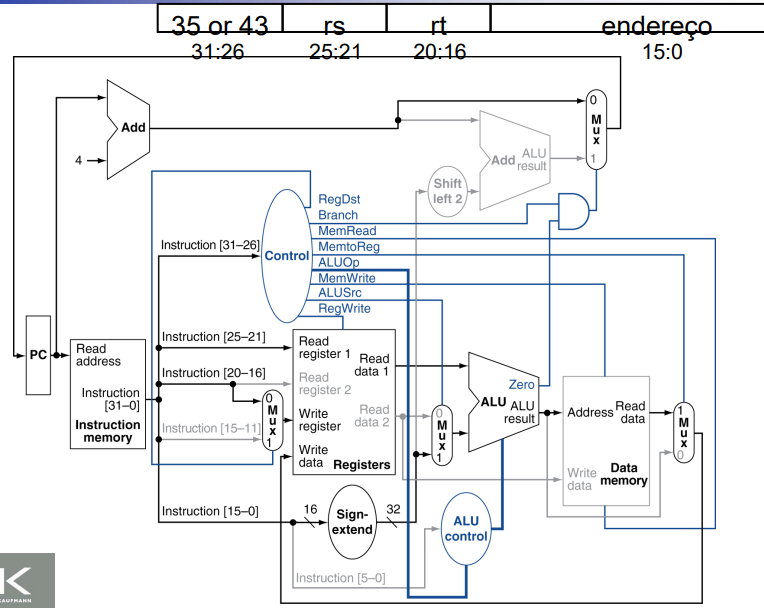

Ciclo de Execução – lw

Segmentação com Paginação

  1. Fetch: busca da instrução.
  2. Decode: separa opcode, registradores e offset (sign-extended para 32 bits).
  3. Execute: ULA soma rs + offset → endereço efetivo.
  4. Memory Access: lê valor da memória.
  5. Write Back: escreve no registrador rt.

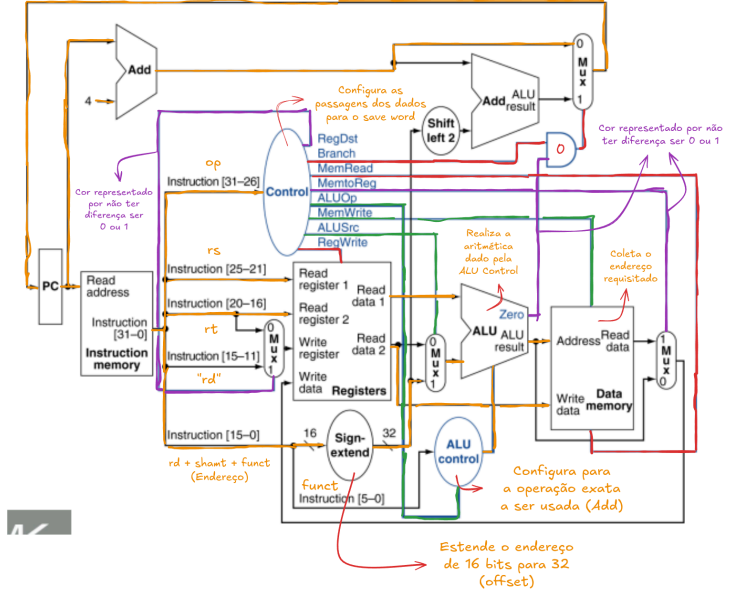

Ciclo de Execução – sw

Segmentação com Paginação

  1. Fetch: busca da instrução.
  2. Decode: separa opcode, registradores e offset.
  3. Execute: ULA soma rs + offset → endereço efetivo.
  4. Memory Access: escreve o valor de rt no endereço.
  5. Write: nenhuma escrita em registradores ocorre.

4. Caminho de uma instrução de Desvio Condicional

Formato Tipo-I

opcode | rs | rt | offset
beq rs, rt, offset
  • Opcode (6 bits): identifica o desvio.
  • rs, rt (5 bits): registradores comparados.
  • Offset (16 bits): deslocamento do endereço de destino.

Ciclo de Execução

Segmentação com Paginação

  1. Fetch: busca da instrução.
  2. Decode: lê registradores rs e rt, offset é sign-extended e deslocado 2 bits à esquerda.
  3. Execute: ULA compara rs e rt. Se iguais, ativa sinal de branch.
  4. Decision: se branch é tomado, o PC recebe o endereço de destino (PC + 4 + offset). Se não, continua sequencialmente.

5. Sinais de Controle

Sinal Tipo-R Lw Sw Beq
RegDst 1 0 X X
Branch 0 0 0 1
MemRead 0 1 0 0
MemWrite 0 0 1 0
MemtoReg 0 1 X X
ALUOp depende dep dep dep
ALUSrc 0 1 1 0
RegWrite 1 1 0 0

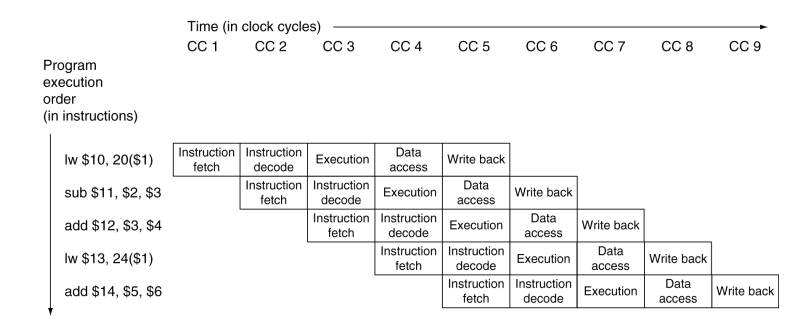

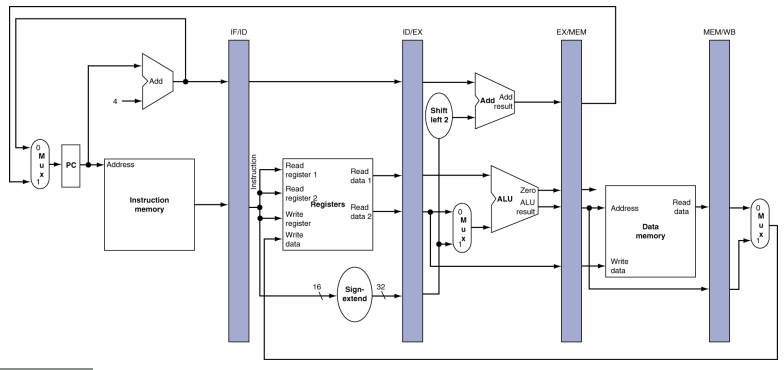

6. Pipeline

Técnica que permite processar múltiplas instruções simultaneamente.

Divide a execução em 5 estágios principais:

  1. IF (Instruction Fetch): busca instrução.
  2. ID (Instruction Decode): decodifica instrução e lê registradores.
  3. EX (Execute): executa operação/endereçamento.
  4. MEM (Memory Access): acessa memória de dados.
  5. WB (Write Back): escreve resultado nos registradores.

Segmentação com Paginação

Segmentação com Paginação

7. Hazard

Problemas que ocorrem no pipeline:

  • Hazard Estrutural: conflito de hardware (ex: memória única sendo usada por lw e sw).

  • Hazard de Dados: instrução depende do resultado de outra ainda não concluída.

  • Exemplo: add $s0, $t0, $t1 seguido de sub $t2, $s0, $t3.

  • Hazard de Controle: ocorre em desvios (beq, j). O processador não sabe qual instrução buscar até que a comparação termine.

8. Hierarquia de Memória

Níveis

  • Registradores: mais rápidos, menor capacidade.
  • Cache: próxima ao processador, reduz tempo de acesso.
  • Memória RAM: volátil, armazena programas em execução.
  • Armazenamento Secundário: discos/SSD, persistente e mais lento.
  • Memória Virtual (Swap): parte do disco usada como RAM estendida.

Princípio da Localidade

  • Temporal: se um dado foi acessado, provavelmente será usado novamente em breve.
  • Espacial: se um dado foi acessado, endereços próximos também serão usados.

Cache

  • Dados organizados em blocos (linha x coluna).

  • Fórmulas:

  • i = (K/M) % n

  • j = K % M
  • K = M * i + j

  • Onde:

    • K: endereço do bloco na memória principal.
    • M: tamanho do conjunto.
    • n: número total de linhas da cache.
