Árvores Rubro-Negras Esquerdistas (Left-Leaning Red-Black Trees - LLRBT)

1. Conceitos Gerais

As Árvores Rubro-Negras Esquerdistas (ARNE) são uma implementação específica de árvores rubro-negras que mantêm todos os links vermelhos inclinados para a esquerda, simplificando a implementação enquanto mantém as propriedades de balanceamento.

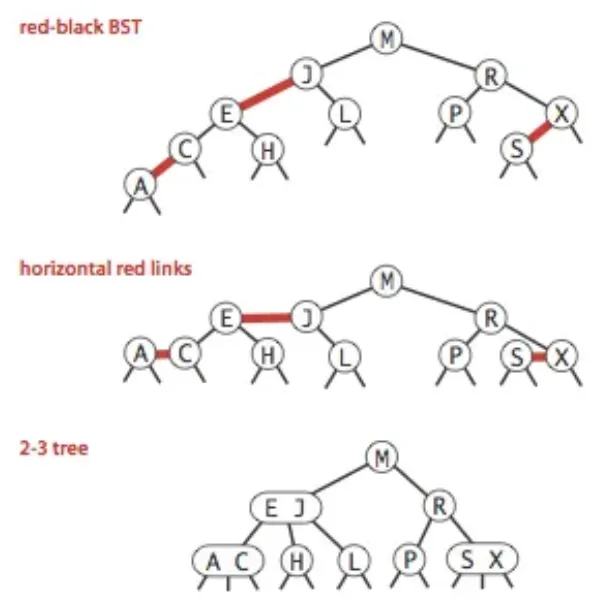

Princípio fundamental: Representação de árvores 2-3 usando árvores binárias com links coloridos: - Links negros: Links normais da árvore binária - Links vermelhos: Links "horizontais" que conectam nós do mesmo nível lógico (representando nós 3 da árvore 2-3)

Inserção
Estrutura de uma BST Red Black

2. Estrutura de Dados

2.1 Definições e Macros

Definições básicas para ARNE:

typedef int Key;  // Tipo da chave

// Estrutura do item (chave + dados)
typedef struct {
    Key k;        // Chave
    // data d;    // Dados associados (pode ser expandido)
} Item;

#define NULL_ITEM {0}  // Item nulo

// Macros para manipulação de itens
#define key(A) ((A).k)
#define less(A, B) (key(A) < key(B))
#define eq(A, B) (key(A) == key(B))

// Cores dos links
#define RED 0
#define BLACK 1

2.2 Estrutura do Nó

Estrutura do nó da ARNE:

typedef struct STNode *link;

struct STNode {
    Item item;    // Item armazenado
    link l;       // Ponteiro para filho esquerdo
    link r;       // Ponteiro para filho direito
    int N;        // Tamanho da subárvore (nó atual + filhos)
    int color;    // Cor do link que aponta para este nó (RED ou BLACK)
};

// Variáveis globais
link h;  // Raiz da árvore
link z;  // Nó sentinela (representa folhas vazias/nulo)

3. Implementação das Operações

3.1 Inicialização e Utilidades

Inicialização e funções auxiliares:

// Criar um novo nó
link NEW(Item item, link l, link r, int N) {
    link x = malloc(sizeof(struct STNode));
    x->item = item;
    x->l = l;
    x->r = r;
    x->N = N;
    x->color = RED;  // Novos nós começam com link rubro
    return x;
}

// Inicializar a árvore
void ST_init() {
    z = NEW(NULL_ITEM, NULL, NULL, 0);  // Nó sentinela
    z->color = BLACK;  // Sentinela sempre negra
    h = z;  // Raiz inicial aponta para sentinela
}

// Verifica se um link é vermelho
int isRed(link x) {
    if (x == z) return 0;  // Links para sentinela são considerados negros
    return x->color == RED;
}

// Retorna o número de nós da árvore
int ST_count() {
    return h->N;
}

// Verifica se a árvore está vazia
int ST_empty() {
    return h == z;
}

3.2 Operações de Rotação e Ajuste

Rotação Esquerda (Anti-horária):|
- Usada quando há um link rubro à direita;
- Como funciona:
  - Rotação para esquerda da subwarvore
  - Continua vermelho
Rotação Direita (Horária):
- Usada quando há dois links rubros consecutivos à esquerda;
- Como funciona:
  - Rotaçao da subarvore para direita
  - No superior fica vermelho
Inversão de Cores:
- Simula a divisão de um nó triplo temporário em uma árvore 2-3;
- Remove a cor rubra dos dois filhos de um nó e torna o link que aponta para o nó rubro;
- Efeito: "Empurra" a cor rubra para cima na árvore;

Rotações e inversão de cores:

// Rotação esquerda (anti-horária)
link rotateLeft(link r) {
    link x = r->r;          // Filho direito sobe
    r->r = x->l;           // Adota subárvore esquerda de x
    x->l = r;              // r vira filho esquerdo de x
    x->color = r->color;   // Herda a cor de r
    r->color = RED;        // Novo link para r é rubro
    x->N = r->N;           // Atualiza contagem de nós
    r->N = 1 + r->l->N + r->r->N; // Recalcula N para r
    return x;
}

// Rotação direita (horária)
link rotateRight(link r) {
    link x = r->l;          // Filho esquerdo sobe
    r->l = x->r;           // Adota subárvore direita de x
    x->r = r;              // r vira filho direito de x
    x->color = r->color;   // Herda a cor de r
    r->color = RED;        // Novo link para r é rubro
    x->N = r->N;           // Atualiza contagem de nós
    r->N = 1 + r->l->N + r->r->N; // Recalcula N para r
    return x;
}

// Inversão de cores (split de nó 4)
void flipColors(link r) {
    r->l->color = BLACK;   // Filhos tornam-se negros
    r->r->color = BLACK;
    r->color = RED;        // Link para r torna-se rubro
}

3.3 Inserção

3.3.1 Funcionamento

Insere um novo nó com link rubro, simulando a adição em uma árvore 2-3;
Ajusta a árvore com rotações e inversões de cores para manter as propriedades da ARNE;
Casos:
1. Nó simples: Novo nó é pendurado com link rubro (pode exigir ajustes);
2. Nó duplo: Forma um nó triplo temporário, que é dividido com inversão de cores;

3.3.2 Passo a Passo

Insere recursivamente como em uma BST, pendurando o novo nó com link rubro;
Após a inserção, verifica violações das propriedades:
- Link rubro à direita: Rotação esquerda;
- Dois links rubros à esquerda: Rotação direita;
- Dois filhos rubros: Inversão de cores;
Atualiza a contagem de nós (N);
Garante que a raiz seja negra;

Inserção com balanceamento:

// Função pública de inserção
void ST_insert(Item item) {
    h = insertR(h, item);
    h->color = BLACK;  // Raiz sempre negra
}

// Função recursiva de inserção
link insertR(link r, Item item) {
    if (r == z)  // Encontrou posição de inserção
        return NEW(item, z, z, 1);

    Key k = key(item);
    Key t = key(r->item);

    // Inserção recursiva
    if (less(k, t)) {
        r->l = insertR(r->l, item);
    } else {
        r->r = insertR(r->r, item);
    }

    // Balanceamento pós-inserção
    r = fixUp(r);
    r->N = 1 + r->l->N + r->r->N;  // Atualiza contador
    return r;
}

// Corrige violações das propriedades ARNE
link fixUp(link r) {
    // Corrige link vermelho à direita
    if (isRed(r->r) && !isRed(r->l))
        r = rotateLeft(r);

    // Corrige dois links vermelhos consecutivos à esquerda
    if (isRed(r->l) && isRed(r->l->l))
        r = rotateRight(r);

    // Corrige dois filhos vermelhos (nó 4)
    if (isRed(r->l) && isRed(r->r))
        flipColors(r);

    return r;
}

3.3.3 Inserção Manual

Inserção
Exemplo: ASERCH

3.4 Busca

Busca recursiva:

// Função pública de busca
Item ST_search(Key k) {
    return searchR(h, k);
}

// Função recursiva de busca
Item searchR(link r, Key k) {
    if (r == z)  // Não encontrado
        return NULL_ITEM;

    Key t = key(r->item);

    if (eq(k, t))
        return r->item;
    else if (less(k, t))
        return searchR(r->l, k);
    else
        return searchR(r->r, k);
}

3.5 Travessia e Ordenação

Travessia in-order:

// Função de visita
void visit(Item i) {
    printf("%d ", key(i));
}

// Travessia in-order recursiva
void sortR(link r, void (*visit)(Item)) {
    if (r == z) return;

    sortR(r->l, visit);  // Visita subárvore esquerda
    visit(r->item);      // Visita nó atual
    sortR(r->r, visit);  // Visita subárvore direita
}

// Função pública para ordenação
void ST_sort(void (*visit)(Item)) {
    sortR(h, visit);
}

3.6 Exemplo de Uso

Exemplo de uso da ARNE:

int main() {
    ST_init();  // Inicializa árvore

    // Insere elementos: A S E R C H
    Item items[] = {{1}, {19}, {5}, {18}, {3}, {8}};
    char labels[] = {'A','S','E','R','C','H'};

    for (int i = 0; i < 6; i++) {
        ST_insert(items[i]);
        printf("Inserido: %c (%d)\n", labels[i], key(items[i]));
    }

    printf("Número de nós: %d\n", ST_count());
    printf("Elementos em ordem: ");
    ST_sort(visit);  // Imprime em ordem crescente

    // Busca por uma chave
    Key busca = 5;
    Item resultado = ST_search(busca);
    if (key(resultado) != 0) {
        printf("\nEncontrado: %d\n", key(resultado));
    } else {
        printf("\nNão encontrado: %d\n", busca);
    }

    return 0;
}

4. Análise de Performance

4.1 Complexidade das Operações

Operação	Melhor Caso	Caso Médio	Pior Caso
Busca	O(1)	O(log n)	O(log n)
Inserção	O(1)	O(log n)	O(log n)
Remoção	O(1)	O(log n)	O(log n)
Travessia	O(n)	O(n)	O(n)

4.2 Propriedades de Balanceamento

Altura máxima: ≤ 2 log₂(n + 1)
Balanceamento perfeito: Todos os caminhos da raiz às folhas têm o mesmo número de links negros
Links vermelhos: Nunca dois links vermelhos consecutivos e sempre inclinados à esquerda

4.3 Vantagens sobre BST Comum

Balanceamento garantido: Sempre O(log n) para todas as operações
Performance consistente: Não degrada com dados ordenados
Eficiência de memória: Overhead mínimo (apenas 1 bit por nó para cor)

4.4 Comparação com Outras Estruturas

Característica	BST Simples	Árvore 2-3	ARNE
Balanceamento	Não garantido	Garantido	Garantido
Altura máxima	O(n)	O(log n)	O(log n)
Complexidade	Simples	Complexa	Moderada
Overhead	Baixo	Alto	Baixo
