BPMN (Business Process Model and Notation)
1. Conceito
Notação padronizada para diagramação de fluxos de processos de negócio.
Mantida pela OMG (Object Management Group), um consórcio internacional de padronização.
Objetivo: facilitar a compreensão, comunicação e automação de processos entre áreas de negócio e TI.
2. Principais Abstrações da BPMN

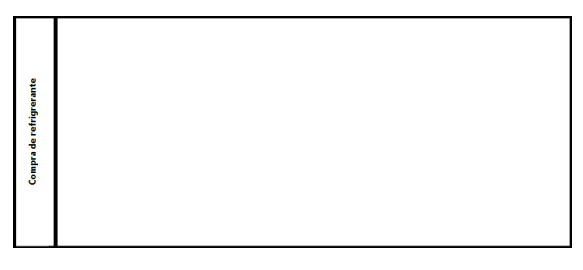

2.1 Piscina (Pool)
Representa um participante de um processo (empresa, sistema ou organização).
Pode ser black box quando não se detalha o processo interno.

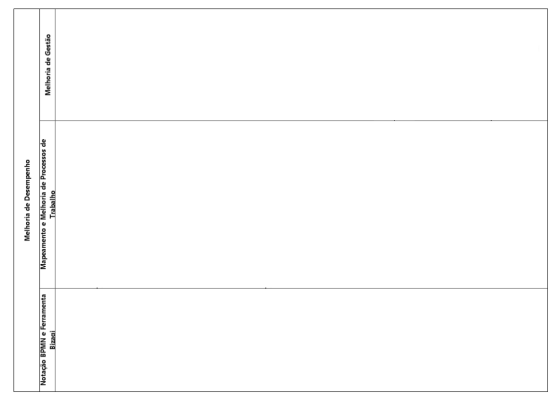

2.2 Raia (Lane)
Subdivisão da pool.
Usada para representar funções, papéis, sistemas ou departamentos.

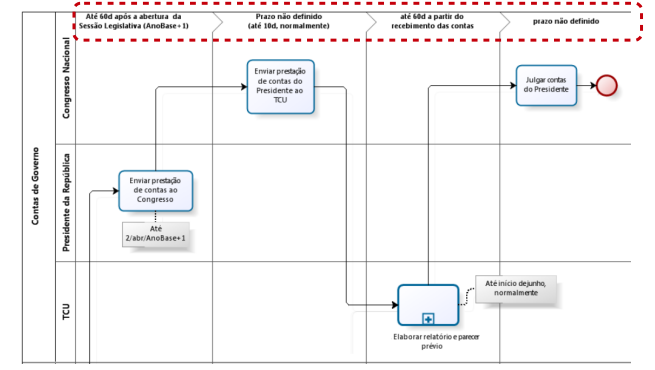

2.3 Fase/Milestone
Subdivisão temporal ou de etapas dentro da pool.
Representa marcos do processo.

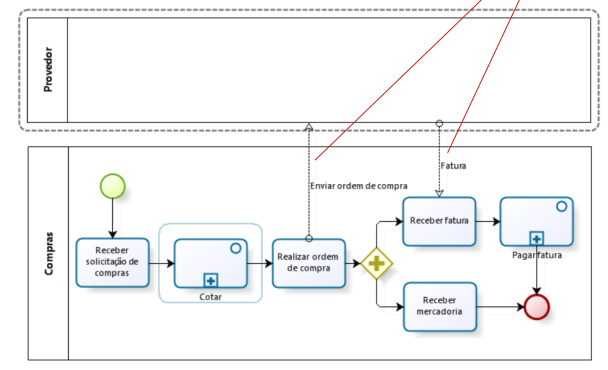

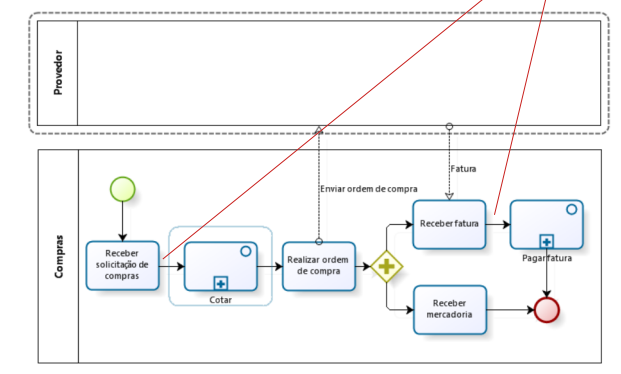

2.4 Conectores
Definem o fluxo de execução, podem ser:
- Sequência: ordem das atividades.
- Mensagem: troca de informações entre participantes (pools).
- Associação: conecta anotações/artefatos a elementos.

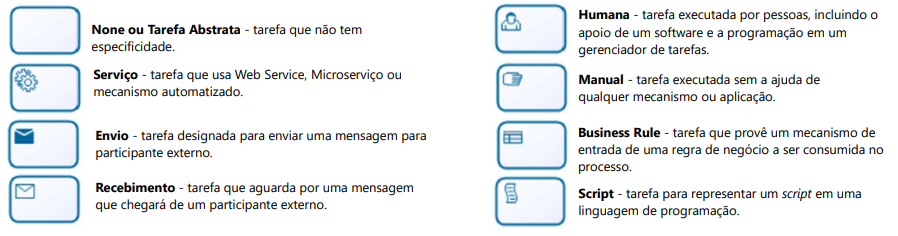

2.5 Atividades
Unidade de trabalho do processo. único verbo.
Tipos comuns:
- Tarefa simples (atômica)
- Humana
- Manual
- Serviço / Script / Business Rule
- Envio / Recebimento de mensagens

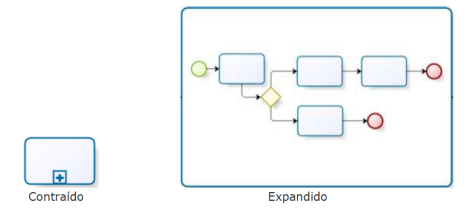

2.6 Subprocessos
Conjunto de atividades agrupadas.
Quando não consegue representar só com um verbo.
Podem ser
- Embutidos.
- Expandidos.
- Cíclicos.

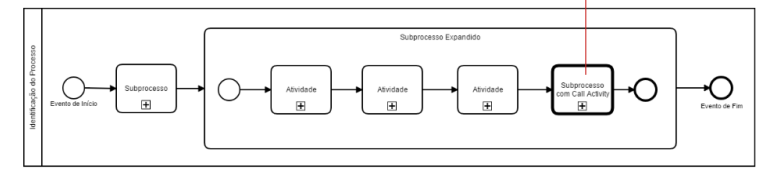

2.7 Call Activity/Reutilizável
Invoca subprocessos ou tarefas globais reutilizáveis.
Não possui dependência com o processo pai.
2.8 Eventos
Ocorrências que iniciam, interrompem ou finalizam o fluxo.
Tipos:
- Início.
- Intermediário
- Fim.
Podem ser genérico, tempo, mensagem, sinal, erro, cancelamento, etc.
2.9 Gateways (Decisões)
Controlam divergência ou convergência do fluxo.
Tipos principais:
-
Exclusivo (XOR).
-
Inclusivo (OR).
-
Paralelo (AND).
-
Baseado em evento.
-
Complexo.

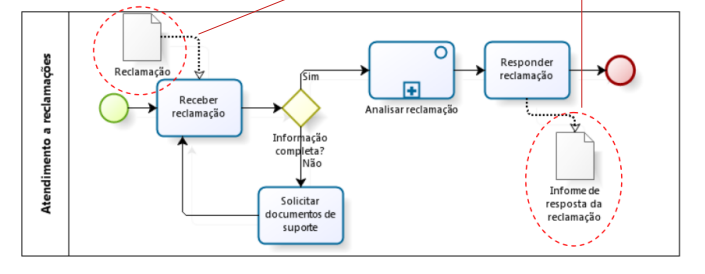

2.10 Itens e Dados
Representam documentos, informações ou objetos físicos que transitam no processo.
Exemplo: artefatos de dados, anotações.
